基礎・床部の断熱方法（一例）

押出発泡ポリスチレン工業会 > 用途 > 戸建住宅 > XPSを用いた断熱方法 > 基礎・床部の断熱方法（一例）

基礎断熱

床断熱

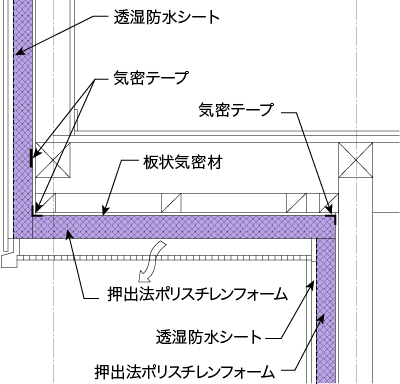

外気に接する床

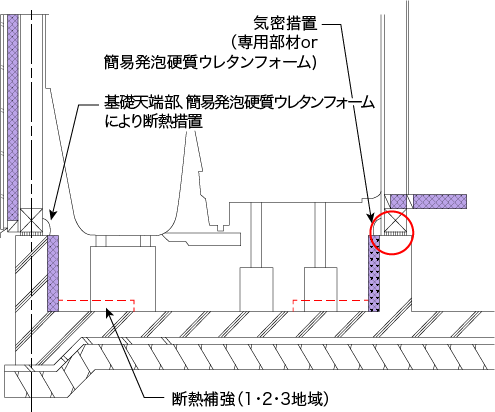

バスユニット部

玄関土間

基礎断熱

基礎外側断熱

断熱材は同時打込みを標準とし基礎最下部より天端まで施工します。押出法ポリスチレンフォーム（XPS）は紫外線により劣化しますので、脱型後はすみやかに外装仕上げを行うようにします。また、断熱材中をシロアリが這い上がり構造材等を食害することがあるので、シロアリ生息地域では防蟻断熱材やステンレスメッシュによる防蟻工法等の防蟻対策を実施ください。

基礎外側断熱施工例（一般部）

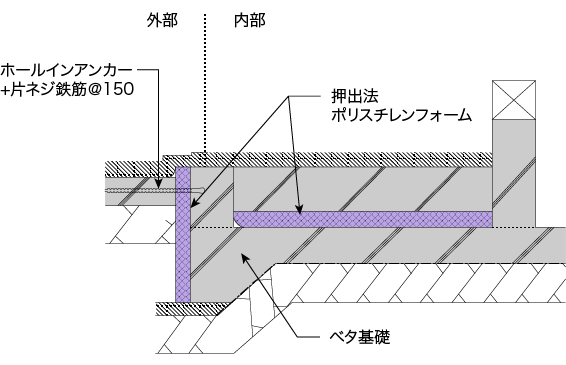

基礎外側断熱施工例（玄関廻り）

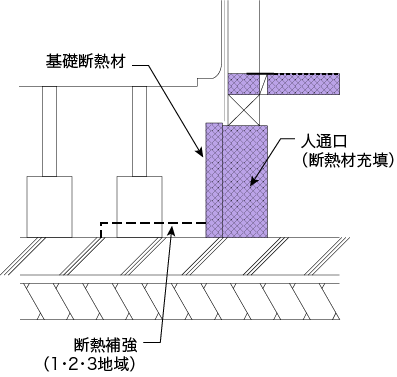

基礎内側断熱

同時打込み若しくは後貼りで施工します。後貼り施工では一液・無溶剤型変性シリコーン樹脂系接着剤等で押出法ポリスチレンフォーム（XPS）を貼り付けます。押出法ポリスチレンフォーム（XPS）は基礎立上り部と共に熱橋防止のため底盤部及び間仕切り部も断熱補強します。 (下図)断熱補強の目安としては基礎立上りの断熱材と同厚さのものを900mm程度施工します。また、基礎に繋がるアンカーボルト等金物類は熱橋となるので吹付けウレタンフォーム等で断熱補強を行います。

基礎内側断熱施工例

基礎後張り用接着剤

接着剤の種類	商品名（S1用工法専用接着剤）	製造会社
一滴・無用液型変形シリコーン樹脂系*接着剤	セメダイン　PM525	セメダイン株式会社
	ボンド　KMP10S	コニシ株式会社
	タイルメント　MS-850	株式会社タイルメント
	J-ボンド	（株）JSP

※変形シリコーン樹脂系を主成分とし、有機溶剤中毒予防規制に定める有機溶剤を5%以上含有しないもので、消防法上における危険物に該当しないものであること。

床断熱

根太間断熱

根太高さより断熱材の厚さが薄い場合は根太に専用の受け金具(WZピン(デュポン・スタイロ株式会社)、オメガピン(株式会社カネカ)、フィットピン(株式会社JSP)を取り付け、断熱材を隙間の無いよう連続して配置します。気密措置は構造用合板、パーティクルボード等の継目を気密テープ貼りするか、実加工品を使用し釘止めし気密層の連続を確保する。なお外壁及び間仕切壁と床との取り合い部は気密テープ貼り施工して気密を確保する。

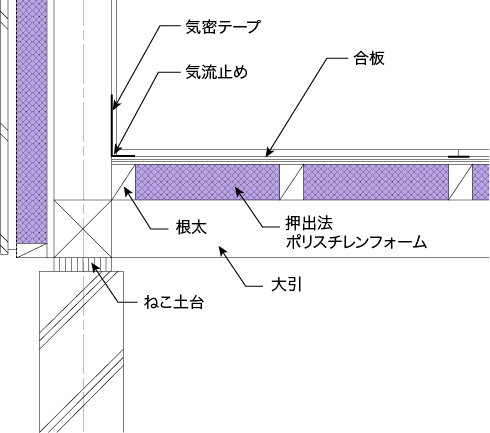

根太間断熱施工例

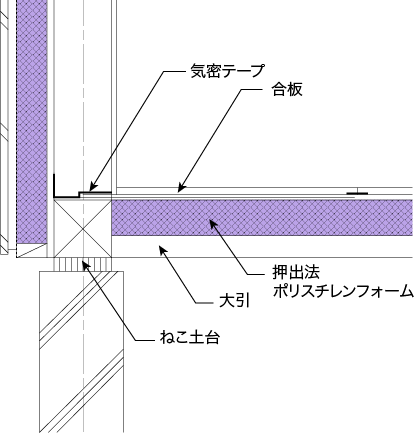

大引き間断熱

土台または大引きに専用の受け金具(Zピン、とめぞう(デュポン・スタイロ株式会社)、オメガピン(株式会社カネカ)、フィットピンFX(株式会社JSP)を取り付けた後、断熱材を隙間の無い様に充填する。気密措置は構造用合板、パーティクルボード等の継目を気密テープ貼りするか、実加工品を使用し気密層とする。なお外壁及び間仕切壁と床との取り合い部は気密テープ貼り施工して気密を確保する。
